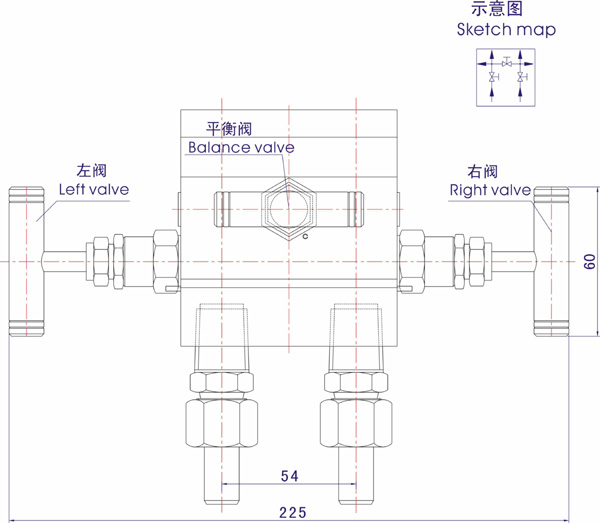

三阀组是由三个互相沟通的三个阀组成。根据每个阀在系统中所起的作用可分为:左边为高压阀,右边为低压阀,中间为平衡阀。三阀组与差变送器配套使用,作用是将正、负压测量室与引压点导通或断开;或将正负压测量室断开或导通。
三阀组由阀体、二个截止阀及一个平衡阀组成。 差压变送器零点在线校验操作程序:先打开平衡阀,关闭二个截止阀,即可对变送器进行零点校验。三阀组可配接:3051、3095、1151、EJA、FX-2、FCX-A/C及ST3000系列等差压变送器.
安装和撤除的时候,需要用到平衡阀.否则,差压的量程一般很小,如果厂家的过载能力不强,很容易损坏.
如果差压是60KPa,管道压力是1MPa的时候,如果没有平衡阀,无论先取正压室还是负压室,都会立马导致两边差压远远超过设定值.因为先取的那方会直接和大气相通,相当于0.1MPa,这样操作是致命的。
在流量或差压传感器仪表接入工艺管道时要用“三阀组”,作用是:
1、在管道由初始状态(空)加入介质时,传感器两侧压力会突然变化,该压差过大时可能会损坏变送器的传感器。为避免,应先关闭传感器两侧的阀A、B,打开旁通阀C;
2、在介质充满管道,并趋近平稳、平衡后,打开A或B其中一个,使传感器两侧均匀施加压力;
3、关闭阀C,并打开A或B中的另外一个阀门,传感器开始正常工作;
4、关闭顺序与上述情况相反。
此外,3阀组还有其它作用,如运行一段时间后清洗管道,传感器部分不受影响(管路被旁通)。
