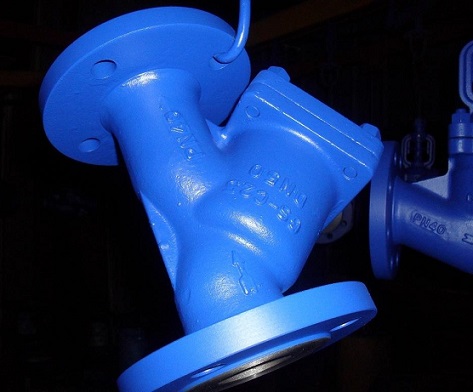

德标过滤器是输送介质管道上不可缺少的一种装置,通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端,用来消除介质中的杂质,以保护阀门及设备的正常使用。
⑴ 压力在140kg/cm2以下的一般低压装置中,常见只安装吸入过滤器,但也应安装回流过滤器及空气过滤器。
⑵ 压力在140kg/cm2以上的一般中、高压液装置中,普通用回流过滤器控制污染浓度。但对可靠性有特殊要求时,应并用高压管路过滤器。
⑶ 电磁比例控制阀或微小流量调整阀等为增加其可靠性,应设终端过滤器。
⑷ 使用伺服阀时,应努力降低系统的污染浓度,因此,应并用高压及回流过滤器;在大容量时,要设循环过滤器,更应在辅助管路上安装终端过滤器。
安装滤油器在液压系统中的安装位置通常有以下几种:
⑴要装在泵的吸油口处:
泵的吸油路上一般都安装有表面型滤油器,目的是滤去较大的杂质微粒以保护液压泵,此外滤油器的过滤能力应为泵流量的两倍以上,压力损失小于0.02MPa。
⑵安装在泵的出口油路上:
此处安装滤油器的目的是用来滤除可能侵入阀类等元件的污染物。其过滤精度应为10~15μm,且能承受油路上的工作压力和冲击压力,压力降应小于0.35MPa。同时应安装
安全阀以防滤油器堵塞。
⑶安装在系统的回油路上:这种安装起间接过滤作用。一般与过滤器并连安装一背压阀,当过滤器堵塞达到一定压力值时,背压阀打开。
⑷安装在系统分支油路上。
⑸单*过滤系统:大型液压系统可专设一液压泵和滤油器组成*立过滤回路。
液压系统中除了整个系统所需的滤油器外,还常常在一些重要元件(如伺服阀、精密节流阀等)的前面单*安装一个专用的精滤油器来确保它们的正常工作。
选用滤油器时,要考虑下列几点:
⑴过滤精度应满足预定要求。
⑵能在较长时间内保持足够的通流能力。
⑶滤芯具有足够的强度,不因液压的作用而损坏。
⑷滤芯抗腐蚀性能好,能在规定的温度下持久地工作。
⑸滤芯清洗或更换简便。
因此,滤油器应根据液压系统的技术要求,按过滤精度、通流能力、工作压力、油液粘度、工作温度等条件选定其型号。
