进口浮球视镜品牌

格林巴赫托普,专注于进口浮球视镜品牌制造商,主要产品：水泵，阀门，水处理设备等系列产品的制造、销售、售后服务，进口浮球视镜品牌产品应用在化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水等领域。

---



　　浮球视镜(属视镜类)是观察管道内介质流动情况的必要附件。广泛用于冷却系统、稀油润滑系统、供燃料系统、化工、化纤、医药、食品、电站、泵设备等工业生产装置中，能随时观察液体、气体、蒸汽等介质的流动反应情况，是保障正常生产不可缺少的附件。其主要连接方式：螺纹式、焊接式、法兰式。

工作原理及其相关知识

　　安装尺寸小，而且驱动力矩小，操作简便、迅速，并且还同时具有良好的流量调节功能和关闭密封特性，视镜在大中口径、

　　中低压力的使用领域，它是主导的视镜形式。

　　用途：本视镜可用于温度高，腐蚀性强、易中毒、危险性较大，易结晶的化工塔器中，以保证其安全生产。

结构

　　该视镜主要由视镜底板、视镜玻璃、阀门组件等组成。

　　可控式保温视镜有以下结构特点：

　　⑴ 采用J44W-220R DN15高压截止阀形式，锥面密封，聚四氟乙烯填料密封。

　　⑵ 阀盖与阀体有螺栓连接，拆装方便。

　　⑶ 阀瓣与阀杆为整体结构，阀体内腔介质流道通畅，防止假液位。

　　⑷ 整体式阀体，双阀杆结构，外型布局合理。

　　⑸ 阀体可通保温蒸汽，作为介质保温，防止液体结晶。

　　⑹ 阀体与塔类容器焊接，提高阀体温度，二次防止液体结晶。

　　安装使用可控式保温视镜时需注意的问题：

　　⑴ 改进视镜垫片的材质。使用具有耐腐蚀，耐老化，耐高温的四氟板，安装时，应对密封面及垫片进行外观检查，不得有径向沟槽和划痕等缺陷，密封垫片应安装平整，位置准确，不得有偏斜或中心偏移，且接触良好，达到使用要求。

　　⑵ 加强对生产工艺指标的管理。严格控制预蒸馏塔出气温度在120℃,压力1.765MPa,一吸塔出气温度≤46℃，压力1.765MPa，防止超温超压。

工作原理

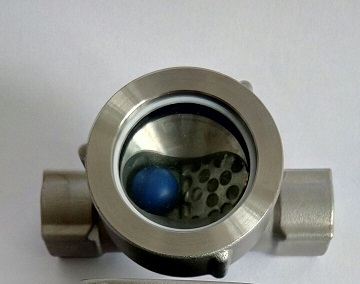

　　浮球直通视镜，由玻璃视镜、观察管道、进出水管道，观察管道分别与进水管道和出水管道焊接连通，观察管道内设置有浮球与丝网，丝网的作用是防止浮球随介质流出观察管道，浮球密度低于管道传输的液体密度。当管道内有介质流动的时候，浮球就会浮在介质之上，并且随着介质流动的强度晃动，这样就可以直观的观察到管道内介质的流动情况。

维护及保养

　　1、其玻璃视窗是用于观察液体、气体、蒸汽等介质的流动反应应保持干净无灰尘。

　　2、视窗玻璃属宜损件，安装视镜时要小心轻放。

　　3、玻璃耐温耐压有一定的局限，具体根据实际情况而定。

　　4、允许急变温度<60℃，玻璃因温差过大造成破裂。

　　玻璃检测标准：参照《化工管道手册》和HGJ501-502-86 《压力窗口视镜》设计制造和验收。

　　以下提供国家标准玻璃制造工艺物理实验参数：

　　耐温： 钢化硼硅玻璃≤200℃、石英玻璃≤1000℃、铝硅玻璃≤450℃

　　耐压： 钢化硼硅玻璃片≤2.5MPa、石英玻璃片≤10.0MPa 铝硅玻璃≤6.4MP
